中文版   |   English

客服电话: (86)0755-83184199

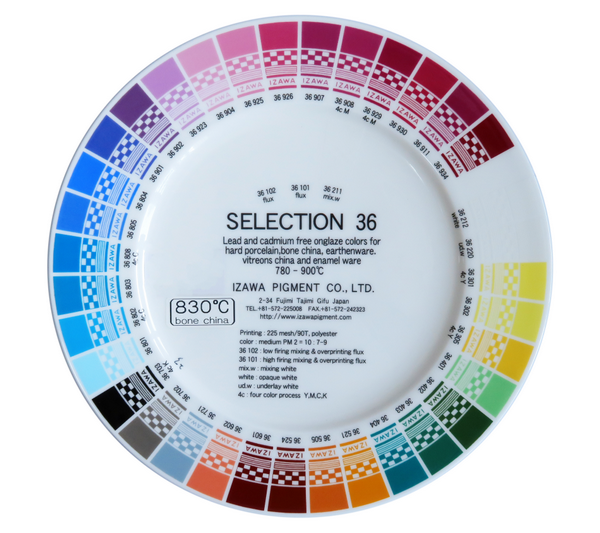

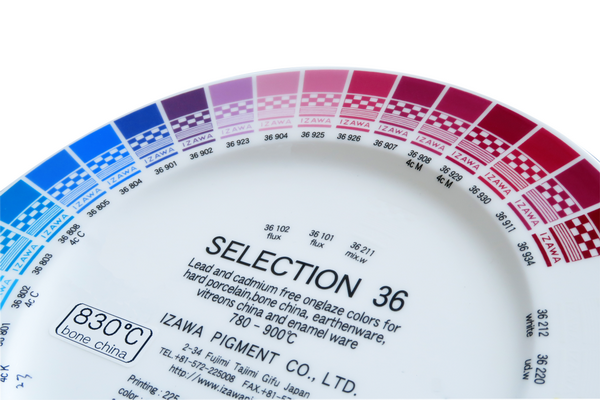

36系列无铅釉上彩色料 首页 >>新闻中心>>36系列无铅釉上彩色料



36系列可用于硬瓷、骨灰瓷、轻质瓷、半瓷
36系列不含任何铅、镉。在生产色料过程中所吸入的铅、镉也不超过0.1%、及0.03%。
36系列不可用于有铅的环境、有铅的釉。不可与有铅颜料混色或一起烧,否则烧成后产品可能含铅高。

烧温
     硬质:840-880;骨灰瓷:800-850;半瓷:820-860;轻质瓷:800-850
36系列可用于快烧及慢烧。

用法36系列可用于印花纸、直印、喷彩、矽印及手绘。
    网目:建议用180-330目(71-130T) 色油比例色:油—>10:6.5至8;熔剂:油—>10:10至12
无含铅色料容易吸收水份,故色粉应保存在干燥的地方,我们建议在用色粉之前先烘干。

调色

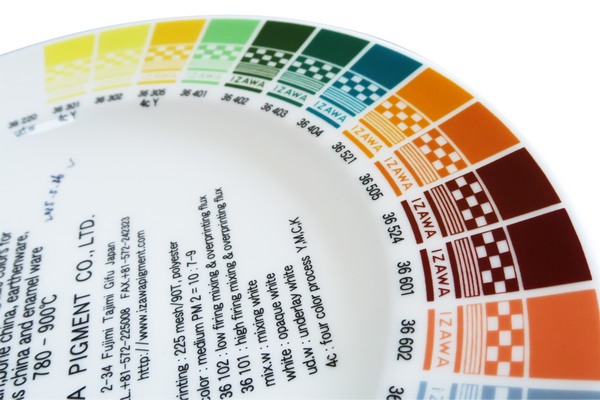

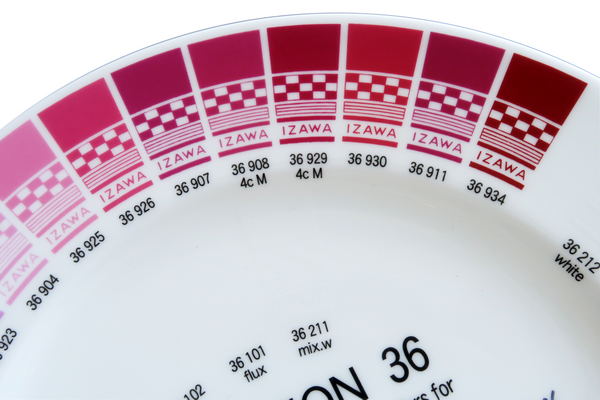

    大多数36系列的颜色可以任何比例互相混色(具体可混性见附表)。调色白36211及单色白36212均可用作调淡剂。 熔剂36101,36102可用于调色及罩层,印罩层可增强耐化学性及表面光泽。我们建议用250-300目(100-120T)印罩层,粉油比是10:10至12。

强底白:36220

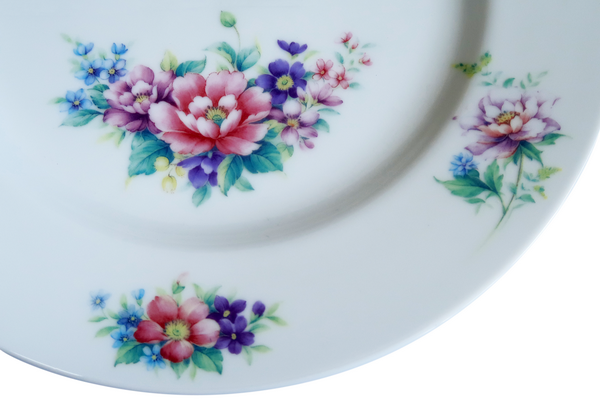

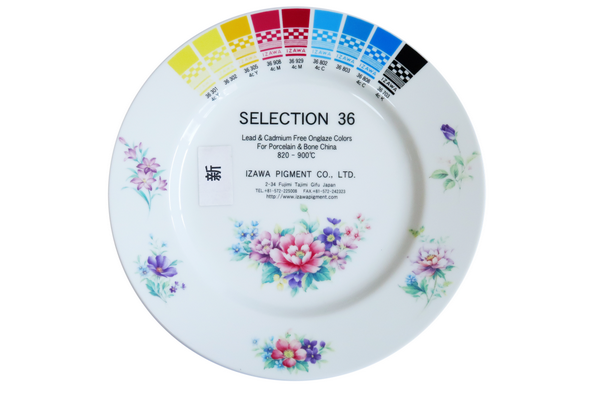

四色印刷
    四原色

黄色 36305、36301
红色 36929、36908
蓝色 36808、36802
黑色 36703
熔剂(罩层) 36101、36102(36101 较高温;36102 较低温)
    36301是柠檬黄,36305偏红,两者可以任何比例互混以调出所需的四色黄的色调。
    36929是新的四色强红,较鲜艳
    36808是新的强四色蓝,较鲜艳
    印刷次序 黄色->红色->蓝色->黑色->熔剂
    网目们建议用300-330目(120-130T)印四色
    色/油比
黄色 10:6.5-7
红色   10:7.0-7.5
兰色   10:7.0-7.5
黑色   10:7.0-7.5
熔剂 10:10-12


耐化学性
    a 铅、镉熔出量:36系列的所有颜色的烧成品浸泡在4%醋酸中没铅、镉释出。
    b 耐酸性:除蓝色36804,紫罗兰色36901之外,其他颜色烧成品浸泡在0.3%盐酸溶液6小时,并无明显受损。
    c 耐碱性:36系列的烧成品浸泡在0.5%的溶液中24小时,并没有明显受损。加印罩层36101或36102及烧较高温些,可增强耐化学性。

   点击下载36系列使用说明书 .doc   36系列无铅色料混合表.xls

版权所有© 深圳市色源实业有限公司
