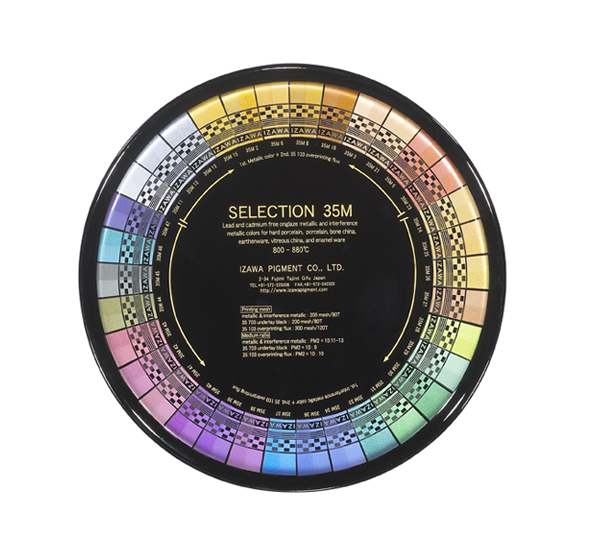

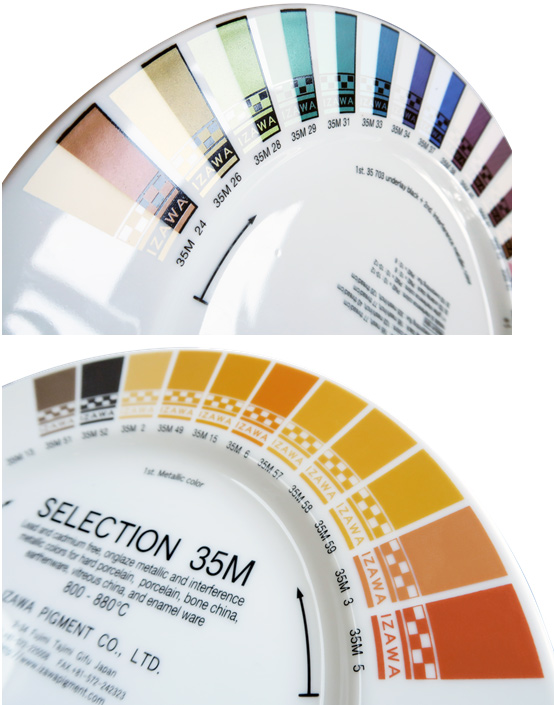

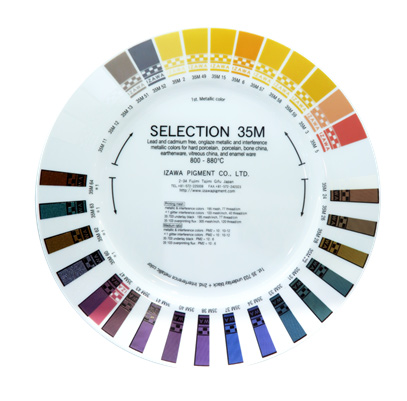

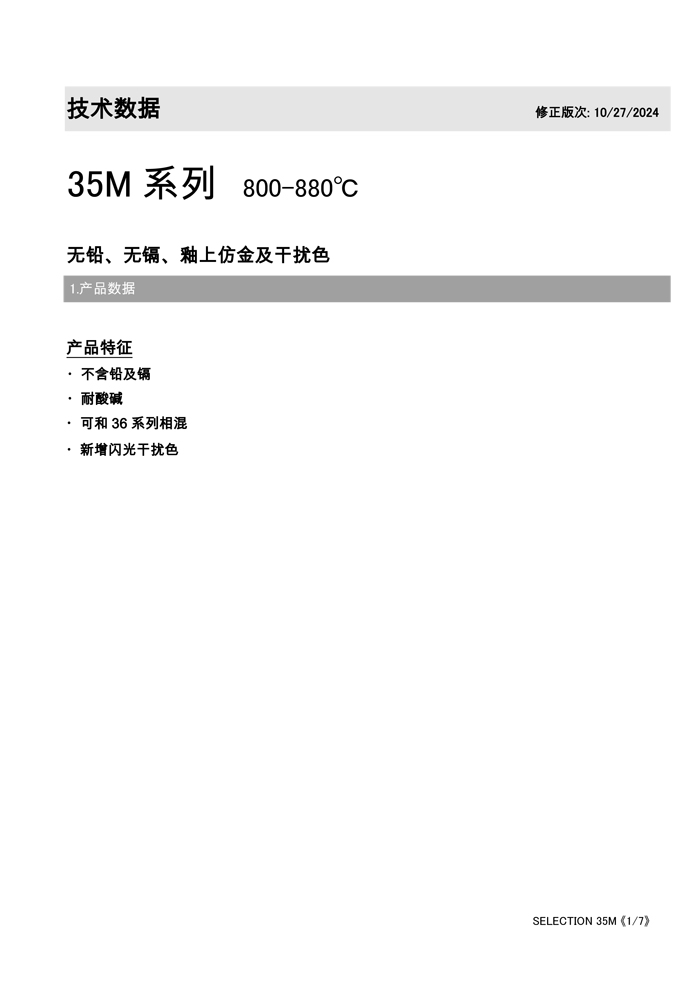

1、产品特征
 不含铅及镉
 耐酸碱
 可和36系列相混
 新增闪光干扰色

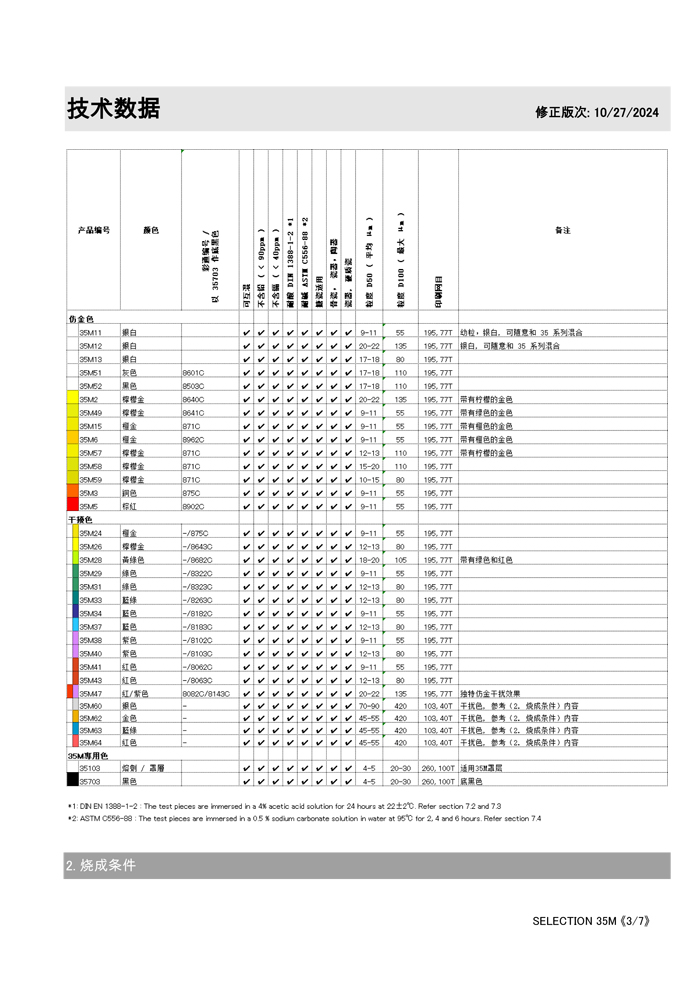

2、烧成条件

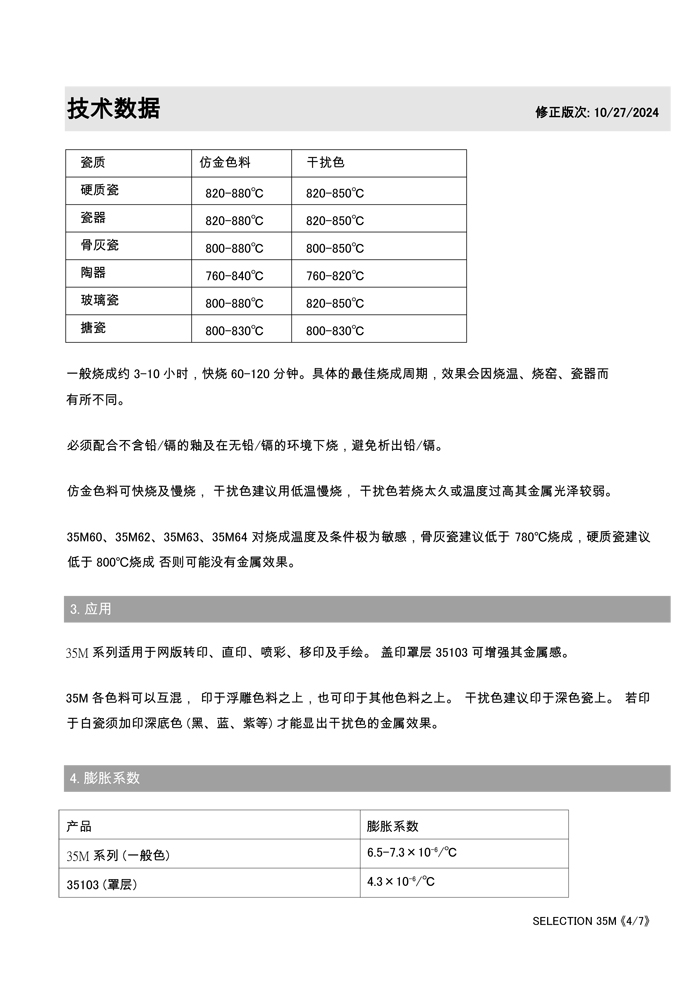

瓷质	仿金色料	干扰色
硬质瓷	820-880℃	820-850℃
瓷器	820-880℃	820-850℃
骨灰瓷	800-880℃	800-850℃
陶器	760-840℃	760-820℃
玻璃瓷	800-880℃	820-850℃
搪瓷	800-830℃	800-830℃

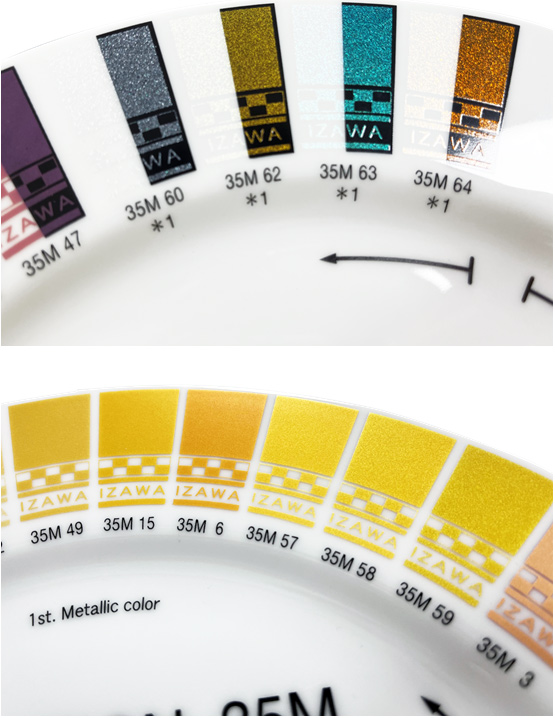

一般烧成约3-10小时，快烧60-120分钟。具体的最佳烧成周期，效果会因烧温、烧窑、瓷器而有所不同。必需配合不含铅/镉的釉及在无铅/镉的环境下烧，避免析出铅/镉。仿金色料可快烧及慢烧， 干扰色建议用低温慢烧， 干扰色若烧太久或温度过高其金属光泽较弱。35M60、35M62、35M63、35M64对烧成温度及条件极为敏感，建议低于820℃烧成，否则可能没有金属效果。

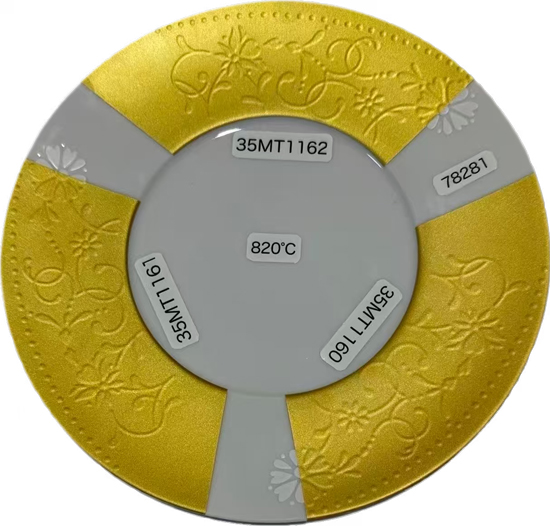

3、应用
35M系列适用于网版转印、直印、喷彩、移印及手绘。 盖印罩层35103可增强其金属感。

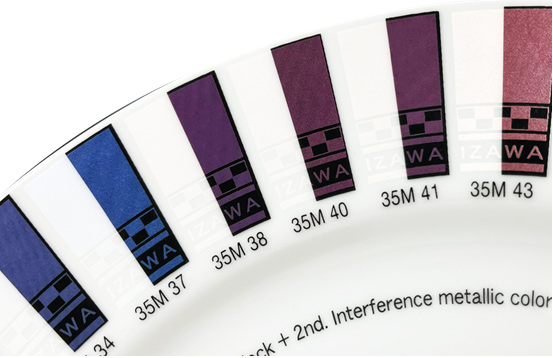

35M各色料可以互混， 印于浮雕色料之上，也可印于其他色料之上。 干扰色建议印于深色瓷上。 若印于白瓷须加印深底色 (黑、蓝、紫等) 才能显出干扰色的金属效果。

4、膨胀系数

产品	膨胀系数
35M系列 (一般色)	6.5-7.3×10-6/℃
35103 (罩层)	4.3×10-6/℃

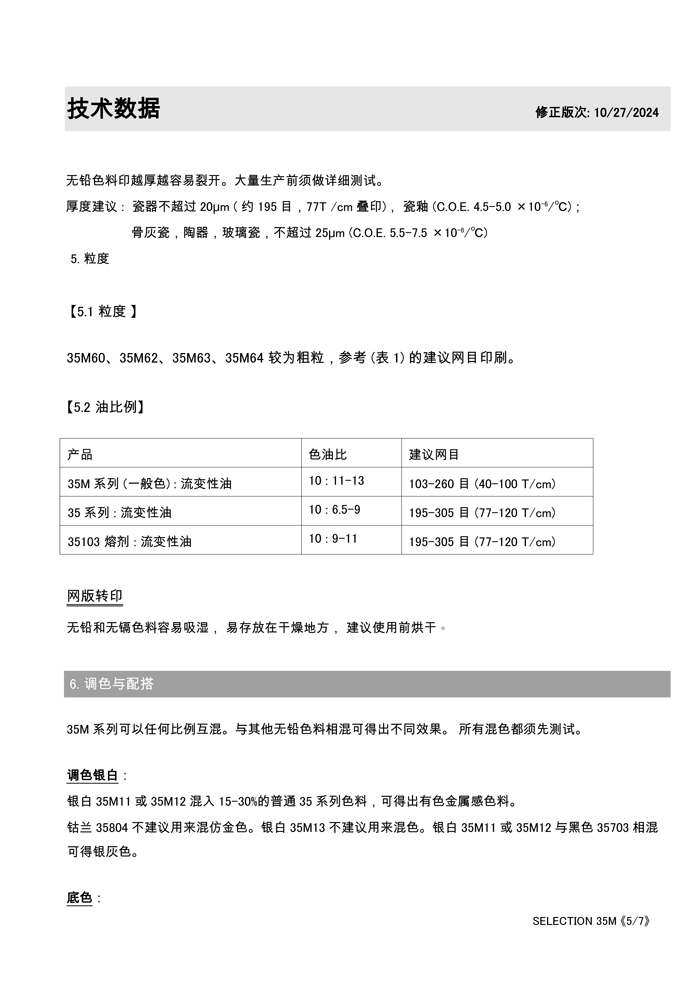

无铅色料印越厚越容易裂开。大量生产前须做详细测试。

厚度建议 :
瓷器不超过20μm ( 约195目，77T /cm迭印)，
瓷釉 (C.O.E. 4.5-5.0 ×10-6/℃)；
骨灰瓷，陶器，玻璃瓷，不超过25μm (C.O.E. 5.5-7.5 ×10-6/℃)

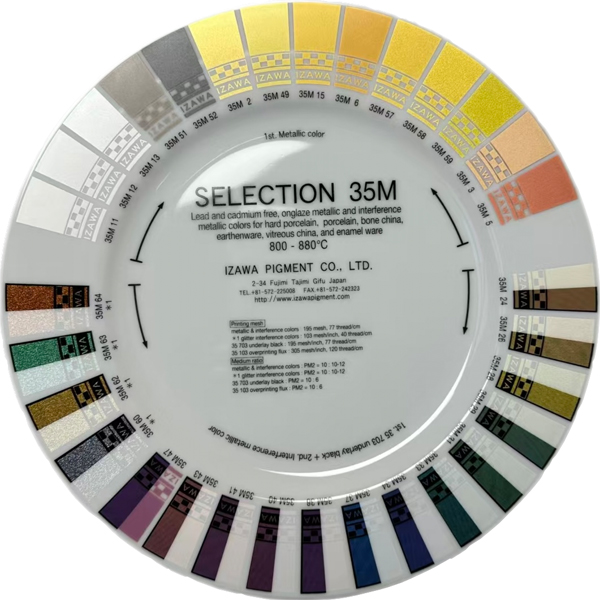

5、调色与搭配

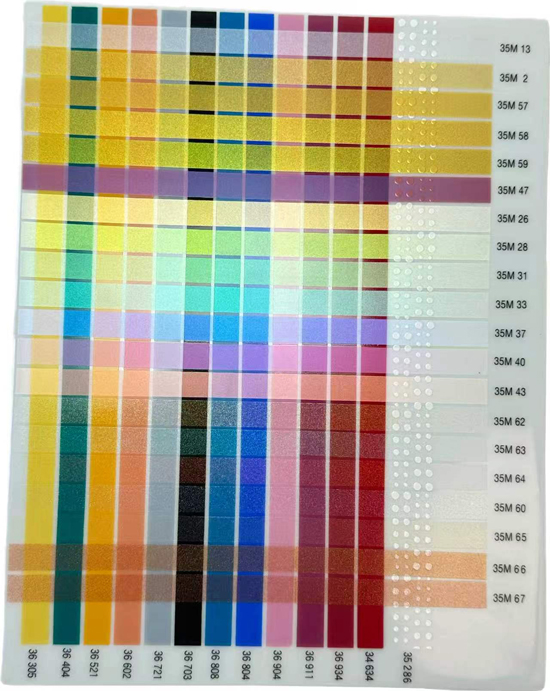

35M系列可以任何比例互混。与其他无铅色料相混可得出不同效果。 所有混色都须先测试。

1. 调色银白：银白35M11或35M12混入15-30%的普通35系列色料，可得出有色金属感色料。钴兰35804不建议用来混仿金色。银白35M13不建议用来混色。银白35M11或35M12与黑色35703相混可得银灰色。

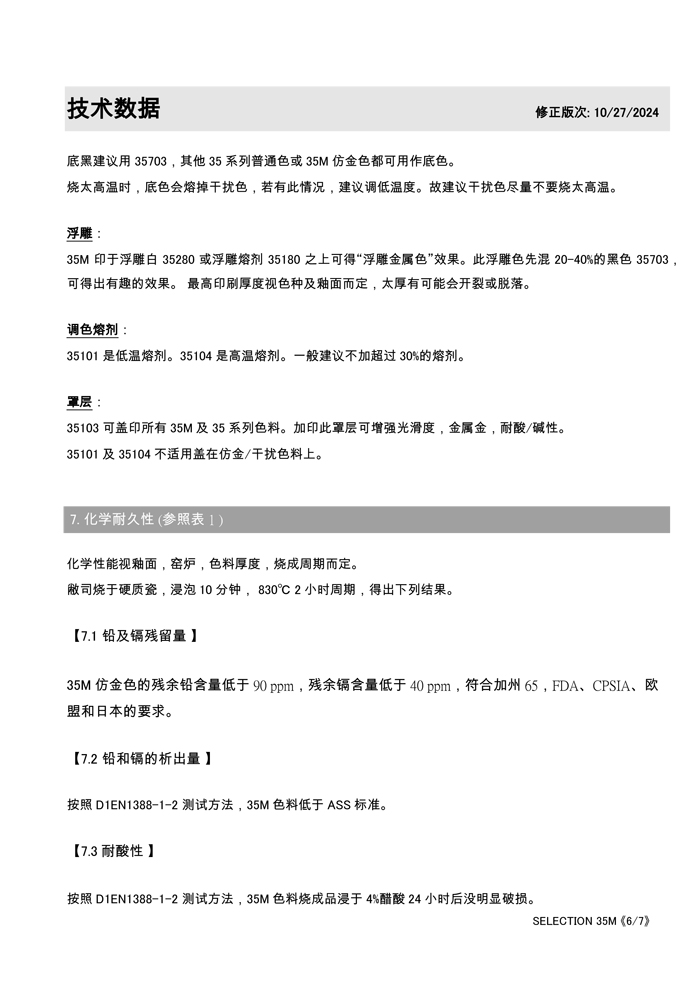

2. 底色：底黑建议用35703，其他35系列普通色或35M仿金色都可用作底色。烧太高温时，底色会熔掉干扰色，若有此情况，建议调低温度。故建议干扰色尽量不要烧太高温。

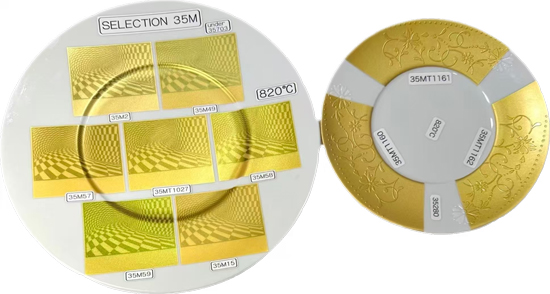

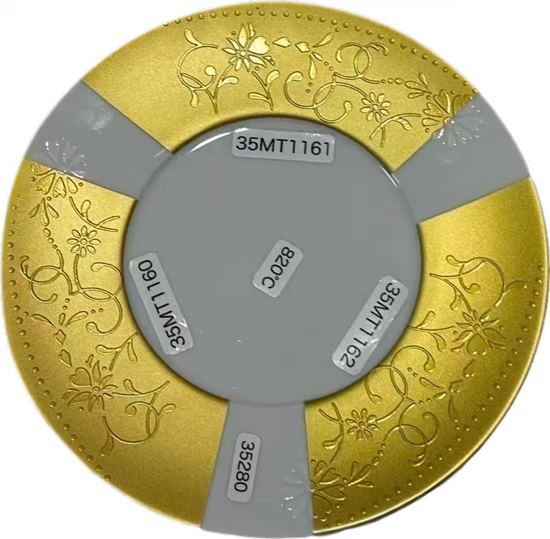

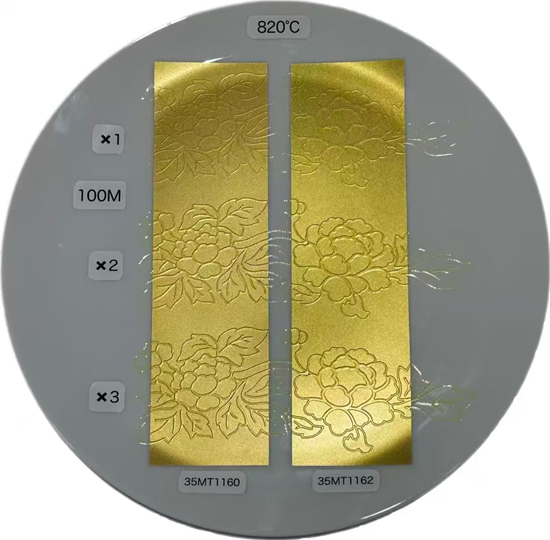

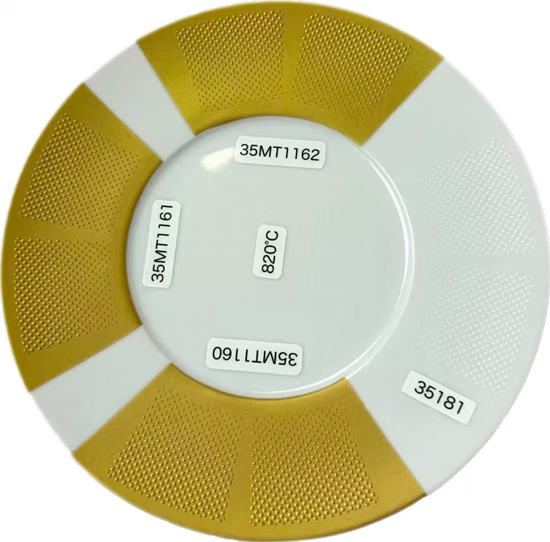

3. 浮雕：35M印于浮雕白35280或浮雕熔剂35180之上可得“浮雕金属色”效果。此浮雕色先混20-40%的黑色35703，可得出有趣的效果。 最高印刷厚度视色种及釉面而定，太厚有可能会开裂或脱落。
4. 调色熔剂：35101是低温熔剂。35104是高温熔剂。一般建议不加超过30%的熔剂。
5. 罩层：5103可盖印所有35M及35系列色料。加印此罩层可增强光滑度，金属金，耐酸/碱性。35101及35104不适用盖在仿金/干扰色料上。

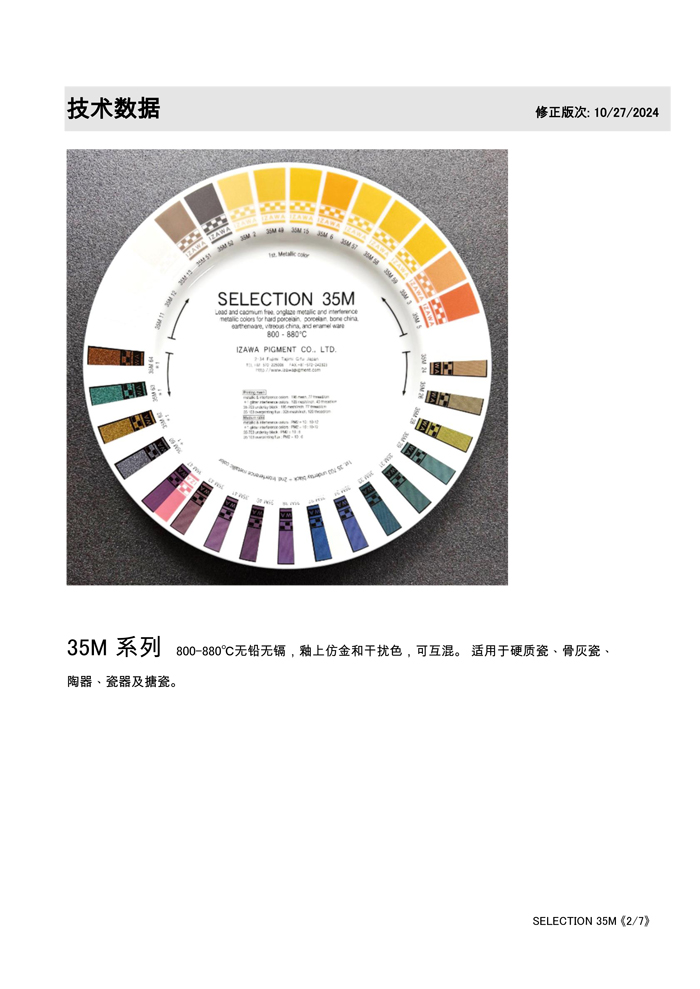

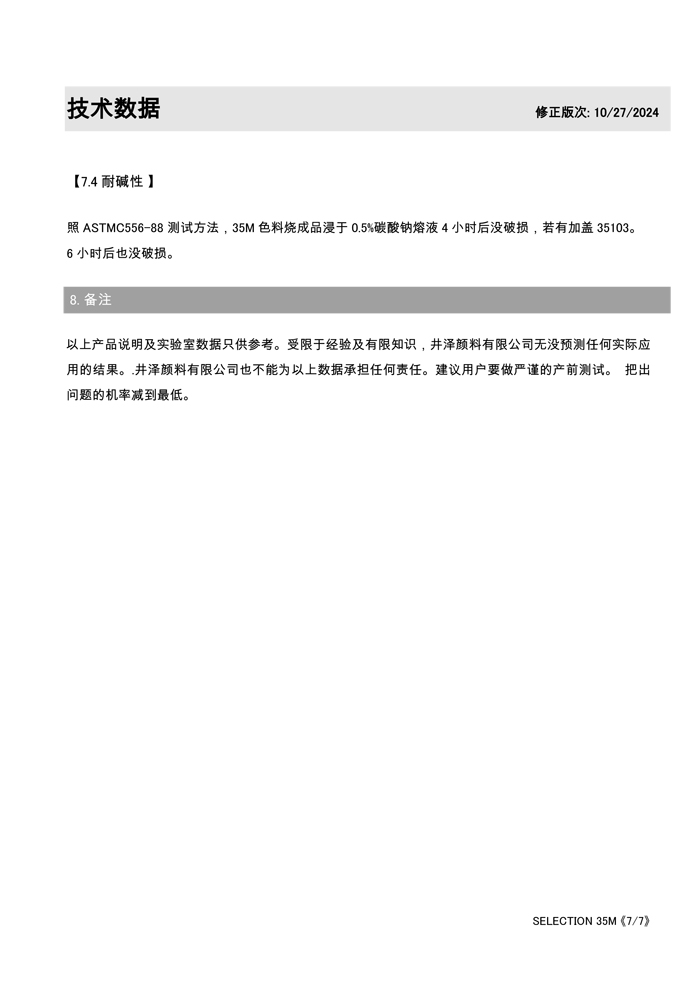

点击下载:35M 系列说明书 .pdf
